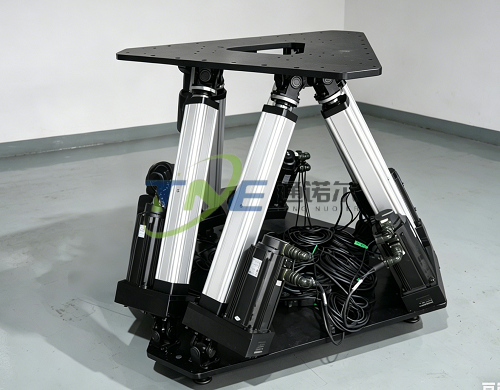

　　船舶六自由度运动模拟平台（Stewart 平台）作为航海实训、船舶工程测试、舰载设备验证的核心设备，其精准度与沉浸感完全依赖于高性能控制系统。这套系统如同平台的 “大脑与神经中枢”，通过多模块协同运作，将抽象的船舶运动数据转化为精准的机械动作，实现 “陆地复现海洋” 的核心目标。

　　上期我们说了船舶六自由度运动模拟平台的控制系统是如何工作的的问题，这一期，我们继续来说一下这个问题。

　　1、船舶六自由度运动模拟平台驱动控制层：伺服系统精准执行

　　解算后的电动缸长度指令，需通过伺服驱动系统转化为机械动作，这是 “指令落地” 的关键环节：

　　多轴同步控制：采用 EtherCAT/CANopen 总线同步技术，将 6 路长度指令同时发送至伺服驱动器，确保 6 根电动缸 “同步启动、同步到达”，同步误差控制在 1ms 内。若同步性不足，会导致船舶六自由度运动模拟平台姿态偏移、抖动。

　　高精度驱动单元：伺服驱动器控制交流伺服电机运转，电机配备 23 位多圈绝对值码盘，可实时反馈位置信息，配合行星减速机与电动缸的滚珠丝杠结构，实现 0.01mm 级的定位精度。

　　2、反馈校正层：闭环控制保障精度

　　为消除机械误差、负载变化带来的偏差，船舶六自由度运动模拟平台控制系统采用 “闭环控制” 逻辑，持续修正运动精度：

　　实时数据采集：通过 IMU 惯性测量单元、编码器、位移传感器，实时采集船舶六自由度运动模拟平台的实际姿态（位置、角度）与电动缸伸缩长度，反馈至控制器。

　　误差补偿算法：控制器对比 “目标姿态” 与 “实际姿态” 的偏差，通过卡尔曼滤波算法（优化姿态解算精度）、前馈控制（补偿伺服滞后误差）、BP-PID 自适应算法（应对非线性负载），动态调整电动缸的控制指令，将船舶六自由度运动模拟平台姿态跟踪误差降至 0.37 以内，显著优于传统控制方案。
