电缸模组中的联轴器,其功能是什么?
发布时间:2022-02-15 11:19:20 点击次数:265

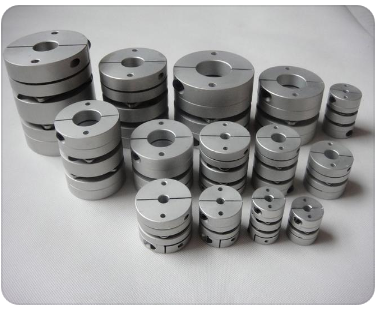

联轴器的主要作用是指在传动过程中连接主动轴和从动轴,或者是一轴与回转件之间使之不脱开、共同旋转的一种连接装置,有时也作为过载保护装置防止被动元件承受过大载荷的作用。



联轴器所具备的特性主要包括:可移性和缓冲性。可移性是指对被连接构件间由于制造、安装误差,工作中温度变化和负载变形等因素产生的相对位移的补偿能力,以及缓解由于此相对位移造成的各部件间的附加载荷。缓冲性主要是对工作中经常性的负载启动和负载变化起减振、缓冲,保护构件不受损伤或降低受损程度的作用。



折返式电动缸,电机与电缸平行并联的,是用同步带同步轮将电机(或减速机)的轴与缸体的丝杆连接在一起,用不到连轴器。



而直联式电动缸,电机和缸体是在一条直线上连接的,是由联轴器连接丝杆和电机,通过伺服电机的编码器可以直接反馈电缸活塞推杆的位移量,因减少中间过程的运动惯量和间隙从而提高了控制精度和控制性能,所以直联式电缸的精度比折返式要高。



同样的,通诺尔品牌的模组滑台,电机位置与模组并联在左侧或右侧时,也是通过同步轮同步带连接丝杆与伺服电机的,只有电机与丝杆串联时是由联轴器连接。此时联轴器的作用是使主动轴与被动轴中心线在一条直线上,确保模组的正常运转和精度。



联轴器的安装方法是:以定位后的主机侧的一半联轴器为基准,调整非主机侧的另一半联轴器,使两者对中。利用百分表分别接触两个半联轴器来找正调整对中,并通过确认两对轮中心和外圆是否重合,端面是否平行来作最终的检验标准。
